Ce module propose une démarche permettant une analyse approfondie du système existant (incluant des mesurages) et des propositions d'optimisation appropriées.

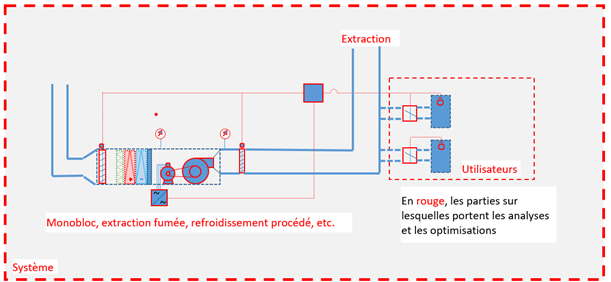

Les analyses et optimisations portent sur le système et les composants signalés en rouge sur le schéma typique générique d'un système de ventilation ci-dessous.
La démarche d'analyse proposée dans ce module comprend les étapes suivantes:
-
Questions: vos réponses permettront de:
- mieux comprendre la situation actuelle des ventilateurs
- préciser les besoins de mesurages
- proposer les analyses adéquates en vue des optimisations
- offrir les premiers conseils d'optimisations
- Mesurages: l'outil vous propose de mesurer les grandeurs importantes en lien avec l'optimisation du ventilateur (basé sur vos réponses). La façon adéquate de réaliser les mesurages est également décrite.
- Traitement des données de mesurage: l'outil vous offre la possibilité de mettre en forme les grandeurs relevées (par vos appareils en place ou par les appareils de mesurage), de calculer les grandeurs caractéristiques et les performances actuelles.
- Conseils: sur la base de vos réponses et en considérant les principaux cas de figure, différentes optimisations sont décrites.
- Mesure d'optimisation et économies: les calculs des économies associées à différentes optimisations sont proposés.
Appréciation de vos réponses
Répondez à toutes les questions afin d'obtenir une évaluation complète de vos réponses.
Situation en termes de besoin, de variation et de maîtrise des variations
Autres grandeurs à mesurer
En accord avec vos besoins de mesurages, vous trouverez ci-dessous des liens vers les supports visant à faciliter les mesurages (cliquez sur les liens):
-
Débit d'un fluide (gaz ou liquide)
Télécharger fichier -
Pression
Télécharger fichier -
Grandeurs électriques
Télécharger fichier
Dans cette partie de l'outil, les petits modules proposés vous permettent une mise en forme utile de vos données de mesurage ainsi que de calcul de grandeurs intéressantes pour les analyses.
Vous pouvez cliquer vers les modules correspondants:
- Avec vos relevés de débit:
- Avec vos relevés de débit et de pression: calculer le différentiel de pression entre l'aspiration et le refoulement du ventilateur ainsi que la puissance aéraulique
- Avec vos relevés de puissance électrique active: visualiser l'évolution de cette puissance et calculer le rendement global (rapport de la puissance aéraulique sur la puissance électrique)
-
Si vous disposez de la caractéristique du ventilateur actuel, vous pouvez
positionner les points de fonctionnement relevé sur cette caractéristique
afin d'apprécier la qualité du dimensionnement.
- Pour déterminer si un redimensionnement ferait sens, veuillez vous référer à la page traitant du mauvais dimensionnement d'un système de ventilation
Selon votre situation, différentes propositions d'optimisation seront appropriées.
Conseils sur le dimensionnement et la gestion des variations
- Pour déterminer si l'ajout d'un convertisseur de fréquence ferait sens, veuillez vous référer aux pages d'aide ci-dessous:
