Ce module propose une démarche permettant une analyse approfondie du système existant (incluant des mesurages) et des propositions d'optimisation appropriées.

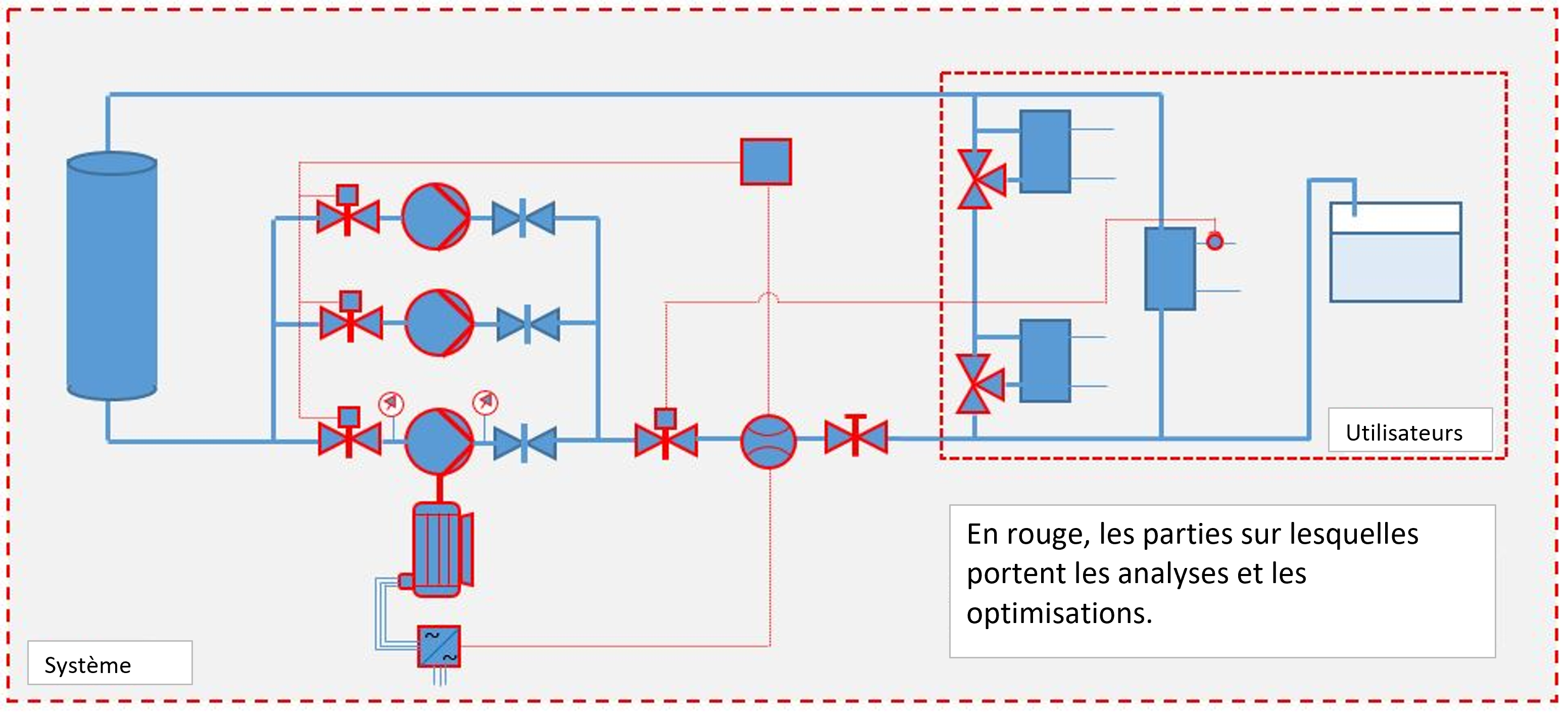

Les analyses et optimisations portent sur le système et les composants signalés en rouge sur le schéma typique générique d'un système de pompage ci-dessous.
La démarche d'analyse proposée dans ce module comprend les étapes suivantes:
Répondez à toutes les questions afin d'obtenir une évaluation complète de vos réponses.
En accord avec vos besoins de mesurages, vous trouverez ci-dessous des liens vers les supports visant à faciliter les mesurages (cliquez sur les liens):
Dans cette partie de l'outil, les petits modules proposés vous permettent une mise en forme utile de vos données de mesurage ainsi que de calcul de grandeurs intéressantes pour les analyses.
Vous pouvez cliquer vers les modules correspondants:
Selon votre situation, différentes propositions d'optimisation seront appropriées.
Dans le cas d'une pompe ou d'un groupe de pompes, comme nous l'avons vu dans les phases précédentes, les pertes peuvent avoir diverses origines:
Pour plus d'informations sur l'optimisation des pompes, veuillez vous référer à la page traitant des optimisations d'une pompe .
Pour une situation à débit variable, aujourd'hui gérée via une vanne commandée, à futur via un convertisseur de fréquence, le calcul des économies passe par celui des rendements dans les différentes plages de débit. Ainsi, pour chaque plage, on détermine les rendement anciens et nouveaux pour les composants de l'entraînement. Le rendement total de chaque plage i s'exprime par le produit des rendements des composants constituant l'entraînement:
ηtot,i = ηCF,i × ηmot,i × ηacc,i × ηpompe,i
avec les rendements des différents composants : ηCF rendement du convertisseur, ηmot rendement du moteur, ηacc rendement du couplage, ηpompe rendement de la pompe, tous ces composants ne sont pas nécessairement présents.
Le calcul des économies globales intègre cette différence de rendement mais également celle des puissances hydrauliques selon la formule ci-dessous:
ΔEa = ∑i=1n [(Pel,anc.i - Pel,nouv.i) x Nhi]
Pel,anc.i = Phydr,anc.i / ηtot,anc.i
Pel,nouv.i = Phydr,nouv.i / ηtot,nouv.i
Phydr,anc.i = Δpanc.i x Qanc.i
Phydr,nouv.i = Δpnouv.i x Qnouv.i
En ce qui concerne les puissances hydrauliques, on notera que les débits de chaque classe avant et après sont inchangés, donc que Qanc.i = Qnouv.i. En revanche, l'introduction d'un convertisseur de fréquence influencera fortement le différentiel de pression Δpnouv.i de la pompe. On déterminera les différents Δp des caractéristiques des pompes et des modes de réglage.
Le taux de charge et la vitesse de rotation sont deux paramètres qui modifient le rendement d'un moteur et d'un convertisseur de fréquence. Pour déterminer leur influence, on se réfèrera par exemple au rapport « PU-01 Remplacement des systèmes de pompage jusqu'à 75 kW » .
Pour la pompe, l'influence de la vitesse dépend du mode de réglage. Si la courbe de réglage suit la courbe de perte de charge du réseau, le rendement sera pratiquement constant. En revanche, si le réglage est proportionnel ou à pression constante, le rendement variera et on relèvera les valeurs de rendement sur la caractéristique de la pompe (voire l'aide ci-dessous pour relever correctement les rendements).
