Mesurages et analyses

Rendement d'une pompe en focntion de la vitesse

Lorsque l’on considère l’évolution du rendement d'une pompe fonctionnant à vitesse variable, il faut tenir compte de la perte de charge.

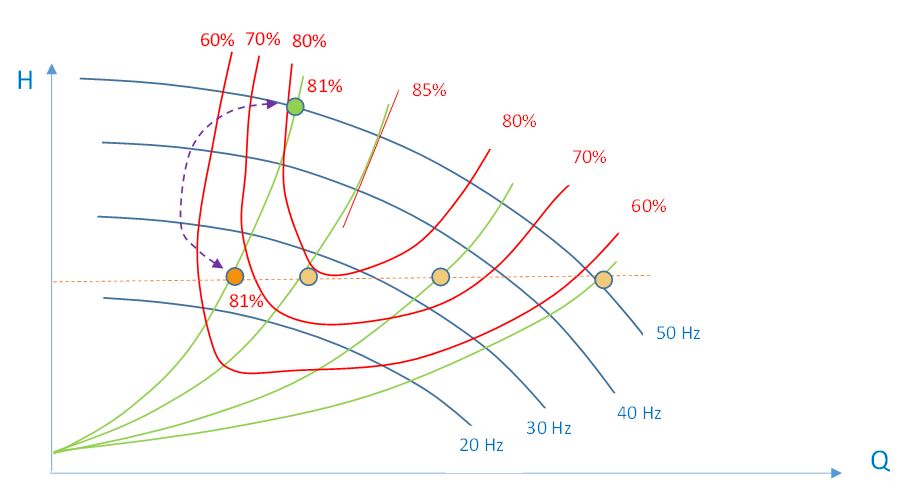

Le rendement à vitesse réduite n’est pas le rendement local figurant sur les courbes d’équi-rendement (rouge). Pour une vitesse variable et une courbe de charge donnée, le rendement à vitesse réduite sera très proche du rendement à 50 Hz. Par exemple: le point orange, correspondant à un régime de fonctionnement à 25 Hz offrira un rendement proche de 81%, correspondant au cas de fonctionnement à 50 Hz (intersection de la courbe de réseau avec la caractéristique de la pompe à 50 Hz) et non de 66% (comme pourrait le laisser croire le rendement "local"). Par contre, lorsque la courbe de perte de charge du réseau varie, typiquement dans le cas d'un réglage à pression constant, le rendement va varier. Les valeurs de rendement seront néanmoins, pour chaque situation, celle à l'intersection de la courbe du réseau avec le caractéristique de la pompe à 50 Hz.

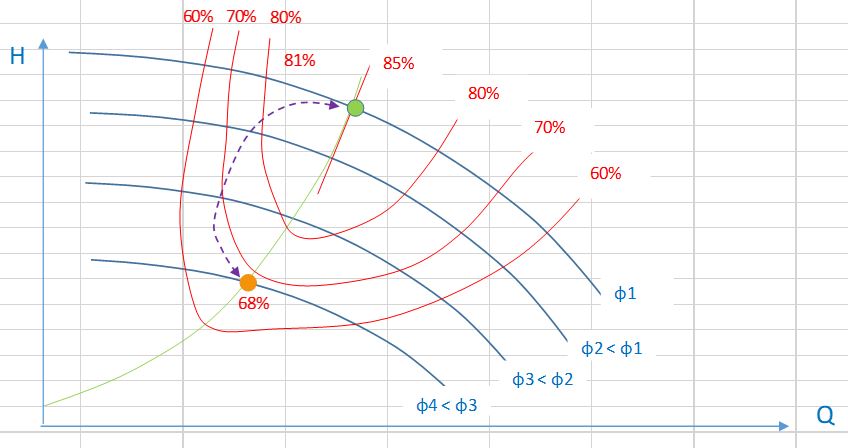

Le diamètre de roue 1 (φ1) est le plus grand diamètre possible pour une volute donnée (et normalement celui qui permet le plus grand rendement). Pour une caractéristique de réseau donnée (courbe verte), lorsque la pompe travaille avec une roue plus petite (φ4), par exemple pour atteindre en l'absence de variateur un débit plus faible, le rendement du point de fonctionnement orange (68%) est nettement plus faible que pour le diamètre nominal (point vert avec un rendement de 85%).
